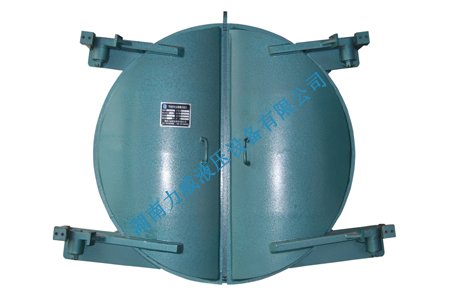

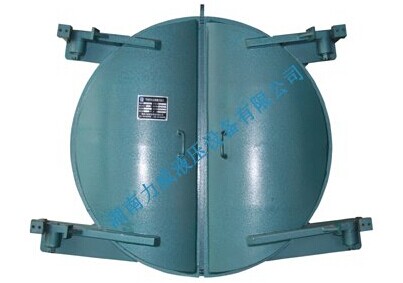

▲圆形双开拍门
适用口径 DN1200， DN1400， DN1500 ，DN1600 ，DN1800 ，DN2000




湖南力威液压设备有限公司生产的节能型自由侧翻式拍门采用“自由侧翻式”替代传统“悬吊式”结构，减少了水流阻力损失，并具有可靠的自闭能力，阻力系数只有传统拍门的1/4~1/5，对于中低扬程泵站装置效率可提高4%以上，节能效果显著，荣获水利部“最具推广价值的创新产品”称号。
公司拥有强大的产品研发和制造能力，目前生产的自由侧翻式拍门产品系列从圆形DN400（mm）到DN3000(mm)，方形自由侧翻式拍门最大可生产 4000x4000(mm)；近年来，自由侧翻式拍门产品已成功应用于我国20多个省市的新建泵站、泵站更新改造项目及城市市政项目，为建设节能型社会做出了重要贡献。
本公司对节能型自由侧翻式拍门拥有首创发明专利，掌握产品生产制造核心技术，为行业内享有盛誉的国内第一品牌。

▲性能参数：
公称压力： 1.0~1.6Mpa   阻力系数：≤0.1
使用温度：0°C~80°C    水头损失：＜0.04m
开启角度：80°以上      装置效率：73%
开启时间：5~10S         节约电能：22.5%
关闭时间：3~18S         设计水头：≤15m

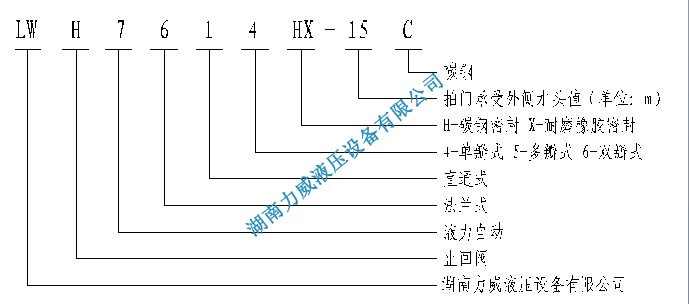

▲ 型号说明







选型举例：LWH7614HX-15C
节能型自由侧翻式拍门、法兰式联接、双重密封、拍门外侧水头值为15m、阀体材料为碳钢。
选型订货说明：
1、 因用户实际工况不同，实际最大外形尺寸可能有差异，均以实际尺寸为准；
2、 选型订货时，请注明名称、型号及规格，对于圆形单开门因开门分左右两方向，用户需根据实际工况选择好正确的开门方向，同时请注明是电排还是自排，外河淹没水头、设计扬程，装机扬程等；
3、 拍门安装时，注意保证拍门倾角和设计一致，基础预埋件的法兰尺寸和螺孔分布应与本公司的拍门法兰尺寸、螺孔分布一致；
4、 拍门并排安装于基础同一立面时，两拍门之间最大外形间距应保持≥350mm；
5、 当拍门安装于封闭型压力水箱时，拍门吊装入口尺寸应大于拍门的最大外形尺寸；
6、 泵站改造更换拍门，请在订货时一并提供原预埋件的法兰尺寸、螺孔对称中心距、分布数量等技术参数；
7、 对于电排，DN≥2000（mm）的拍门原则上必须安装缓冲装置，防止拍门关闭时产生巨大的撞击声。
